제품 상세정보
원래 장소: 셰인젠
브랜드 이름: FOVA
인증: CE;FCC
모델 번호: YZT-CJ-1210
문서: YZT-CJ-1210A.pdf
지불과 운송 용어
최소 주문 수량: 10개
포장 세부 사항: 27mmx22mmx17mm
배달 시간: 7-15 일로 일합니다
지불 조건: T/T
공급 능력: 100000 PC / 달
특징: |
작은 사이즈 |
전압 공급: |
DC9 ~ 36 |
무게: |
260g 이하 |
레이저 발산각: |
≤ 0.5mrad |
정확도를 정렬시키기: |
±2m |
최소 범위: |
≤50m |
펄스 폭: |
10ns 미만 |
평균 소비 전력: |
≤2W |
특징: |
작은 사이즈 |
전압 공급: |
DC9 ~ 36 |
무게: |
260g 이하 |
레이저 발산각: |
≤ 0.5mrad |
정확도를 정렬시키기: |
±2m |
최소 범위: |
≤50m |
펄스 폭: |
10ns 미만 |
평균 소비 전력: |
≤2W |

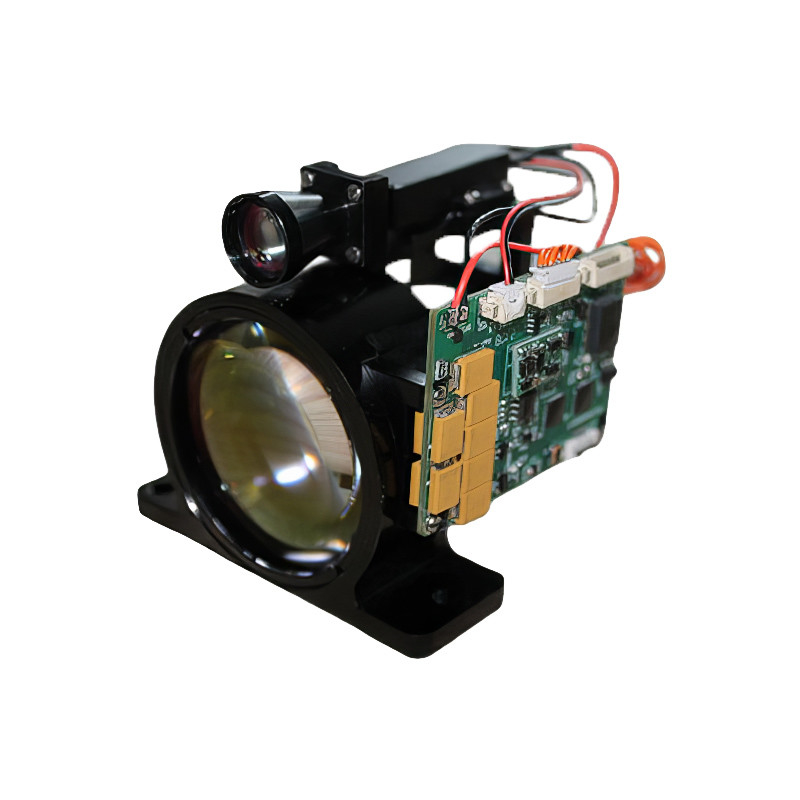

YZT-CJ-1210A 레이저 거리 측정 모듈
12km 레이저 원격 측정 모듈
휴대용 원격 측정기/망원경/외장 사냥기/UAV기/레이저 탐지기/포지셔닝기/자동차 탑재기
기술 사양
1.전략
YZT-CJ-1210A 레이저 원격 측정기는 광전자 시스템 내의 눈 안전 레이저 원격 측정기입니다.대상 거리를 감지하고 일련 통신을 통해 호스트 컴퓨터로 측정된 거리를 전송할 수 있습니다..
2구조적 구성 및 주요 성능 지표
YZ-CJ-1210A 레이저 원격 측정기는 레이저, 전송 광 시스템, 수신 광 시스템 및 제어 회로로 구성됩니다. 주요 성능 특성은 다음과 같습니다.
2.1 주요 기능
레이저 범위 명령에 반응, 단일 측정, 연속
측정 및 정지 측정
자기 검사 기능
거리의 측정은 게이트 기능을 가지고 있습니다.
다목적 포격 능력
2.2 성능
파장:1535nm±5nm
연속 주파수 범위:1~10Hz 조절 가능;
범위: 시력 15km 이상, 상대 습도 70% 이상
분산 반사율은 0이 아니어야 합니다.2, 2.3m×2.3m의 목표물: 최대 범위 ≥12000m, 최소 범위 ≤50m
범위주기: 10분 연속 범위 (10Hz);
범위 정확성:≤±3m ((RMS);
정확도: ≥98%
해상도 범위:≤30m ((다중 작업);
방출 오프처: 14.4±1mm, 수신 오프처: 47±1mm
전원 공급 전압:DC9V~36V; (정치 가능)
전력 소비: 평균 전력 소비 ≤2W (1Hz에서 작동), 최고 전력 소비 ≤7W, 대기 전력 소비 ≤1W
크기:≤101mm×60mm×70mm
무게: ≤260g
2.3 인터페이스 설명
통신 인터페이스: RS422, 115200bps, 전선 정의는 표 1에 표시되어 있습니다.
| 표 1: 8P 소켓에 대한 배선 정의 | |||
| 시리즈 번호 | 정의 | 와이어 색 | 언급 |
| 1 | RS422 RX+ | 갈색 | RS422 수신 (+) |
| 2 | RS422 RX | 파란색 | RS422 수신 (-) |
| 3 | RS422 TX- | 노란색 | RS422 전송 (-) |
| 4 | RS422 TX+ | 보라색 | RS422 전송 (+) |
| 5 | GND | 흰색 | 통신 인터페이스 |
| 6 | +5V | 빨간색 | 전원 공급 |
| 7 | GND | 검은색 | 전력 공급 장소 |
| 8 | 예약 | 비어있는 | 예약 |
2.4 외부 차원, 설비 크기 요구 사항
자세한 정보는 제품의 3차원 봉투와 조립 도면을 참조하십시오.
그림 1: 3차원 봉투 다이어그램
그림 2: 원격 측정기의 3차원 다이어그램
2.5 전원 공급 장치 특성에 대한 요구 사항
GJB181A-2003 제5항에 명시된 DC 전원 공급의 특성에 대한 요구사항을 충족해야 한다.3;
2.6환기 및 냉각 방법 및 열 분산
자연 냉각
2.7 신뢰성 요구 사항 (시스템으로 평가)
MTBF (실패 사이의 평균 시간): 설계는 4200시간의 값을 지정하고, 설계 완료에 허용되는 가장 낮은 값은 3400시간이다.
2.8환경 기술 요구 사항
2.8.1 높은 온도 요구 사항:
작동 온도 범위: +60°C, 2시간 동안 온도를 유지한다. 보관 온도 범위: +65°C.
2.8.2 낮은 온도 요구 사항::
작동 온도 범위: -40°C, 2시간 동안 온도를 유지; 보관 온도 범위: -55°C.
2.8.3 진동 요구 사항
충격 및 진동: 비행 진동 및 이륙 및 착륙 도중의 충격에 견딜 수 있는 모든 장비는 자동차 운송의 환경 조건에 견딜 수 있다.특정 요구 사항은 다음과 같습니다.:
진동: 진동 스펙트럼은 그림 3 및 표 2에 표시됩니다.
그림 3: 진동 스펙트럼
표 2: 진동 스펙트럼 값
| 고정 주파수 진동 | 무작위 진동 | ||
| 주파수 ((HZ) | 최고 가속도 (g) | 주파수 ((HZ) | 전력 스펙트럼 밀도 (g2/HZ) |
| f1 =121 | p 1=0입니다.1 | 10500 |
T1=00007 T2=0006 |
| F2=243 | P2=0입니다.2 | ||
진동 테스트는 GJB150.16 A-2009 "군용 장비 실험실 환경 시험 방법 진동 테스트" 규정에 따라 수행되어야 합니다.충격에 대한 요구 사항은 다음과 같습니다.:
수직축 ≥ 10g,
옆축 ≥ 10g,
길이축 ≥ 10g
시험은 GJB150.18 A-2009, "군용 장비 실험실 환경 시험 방법 - 충격 시험"에 따라 수행되어야 합니다.
사용 주의 사항
이 원격 측정기에서 방출되는 레이저는 1535nm이며, 이는 사람의 눈에는 안전합니다. 이것은 눈 안전 파장이지만 레이저를 직접 보지 않는 것이 좋습니다.
광축의 평행성을 조절할 때, 지나치게 강한 음향으로 인해 탐지기에 영구적인 손상을 방지하기 위해 수신 렌즈를 덮어두는 것을 확인하십시오.
이 원격 측정기 모듈은 공기 밀폐되지 않습니다. 환경의 상대 습도가 80% 이하로 유지되고 레이저에 손상을 방지하기 위해 깨끗하고 위생적인 환경을 유지하십시오.
원격 측정기의 범위는 대기의 가시성과 목표물의 성격과 관련이 있습니다.그리고 노출 된 석회암은 더 나은 반사성을 가지고 있으며 범위를 증가시킬 수 있습니다.또한, 레이저 빔의 목표에 대한 각도를 높이면 범위를 줄일 수 있습니다.
20m 이내에 유리 또는 흰색 벽과 같은 반사성이 높은 표적에 레이저를 방출하지 마십시오.
장치가 켜져 있을 때 케이블을 연결하거나 분리하지 마십시오.
장비의 영구적인 손상을 방지하기 위해 전원 공급 연결의 올바른 극성을 보장합니다.
±2m의 정확도와 ±1m의 정확도로, 이 장치는 광범위한 응용 분야에 대한 신뢰할 수 있고 정확한 측정 기능을 제공합니다.자동 레이저 표시 기계 또는 디지털 레이저 거리 미터에 사용 여부를, 우리의 레이저 레인징 제품은 완벽한 선택입니다.
인터페이스 옵션은 RS232/RS422이며, 다양한 장치와 쉽게 통합 할 수 있습니다. DC9 ~ 36의 전압 공급 범위는 대부분의 전원 소스와 호환성을 보장합니다.
인상적인 기술 사양 외에도, 우리의 레이저 레인징 제품은 또한 1 년 보증으로 제공됩니다. 당신의 구매에 대한 마음의 평화와 신뢰를 제공합니다.
정확하지 않거나 신뢰할 수 없는 측정 장치에 의존하지 마십시오 - 우리의 고 정밀 레이저 거리 센서를 선택하십시오.
| 장점 | 눈 안전 |
| 파장 | 1535 Nm |
| 측정 범위 | 20~5000m |
| 특징 | 작은 크기 |
| 범위 정확성 | ±2m |
| 전압 공급 | DC9 ~ 36 |
| 평균 전력 소비 | ≤2W |
| 힘 | 낮은 전력 소비 |
| 레이저 오차 각 | ≤ 0.5mrad |
| 최소 범위 | ≤50m |
FOVA YZT-CJ-1210 고 정밀 레이저 거리 센서는 다양한 시나리오에서 사용할 수있는 디지털 레이저 거리 측정기입니다. 응용 프로그램은 다양하고 다양합니다.그것은 실내 및 외부 사용을위한 완벽한 다재다능 제품입니다여러분이 지표가든 건축가든 건설업자든 DIY에 열정을 가진 사람이든 이 제품은 이 모든 시나리오에서 사용될 수 있습니다.
FOVA YZT-CJ-1210 고 정밀 레이저 거리 센서는 전통적인 측정 도구가 사용할 수 없는 지역에서 거리를 측정하는 데 적합합니다.그것은 큰 방에서 거리를 측정하는 데 적합합니다, 복도, 또는 야외 공간. 그것은 1 Hz의 주파수와 ± 2m의 범위 정확성을 가지고 있으며, 이는 매우 정확합니다. 이 제품에 대한 최소 범위는 ≤50m입니다.대부분의 응용 프로그램에 이상적입니다..
FOVA YZT-CJ-1210 고 정밀 레이저 거리 센서는 1535 Nm의 파장을 가지고 있으며, 저조한 빛의 지역에서 거리를 측정하는 데 적합합니다.이 제품은 -40°C에서 65°C까지의 온도에서 작동할 수 있습니다., 극한의 기상 조건에서 사용할 수 있습니다.
FOVA YZT-CJ-1210 고 정밀 레이저 거리 센서는 다양한 시나리오에서 사용할 수있는 다재다능한 제품입니다. 27mmx22mmx17mm의 작은 패키지 세부 사항으로 휴대하기가 쉽습니다.이 제품은 7-15 일간의 배송시간과 T/T의 지불 조건이 있습니다.100000Pcs/Month의 공급 능력으로, 제품은 쉽게 사용할 수 있습니다.
결론적으로 FOVA YZT-CJ-1210 고 정밀 레이저 거리 센서는 많은 시나리오에서 사용할 수있는 신뢰할 수 있고 효율적인 제품입니다. 그 응용 프로그램은 다양하고 다양합니다.그것은 실내 및 외부 사용을위한 완벽한 다재다능 제품입니다. 당신이 지표사, 건축가, 건설 노동자, 또는 DIY 애호가이든, 이 제품은 모든 측정 필요를 위해 필수입니다.
