제품 상세정보
원래 장소: 셰인젠
브랜드 이름: FOVA
인증: CE;FCC
모델 번호: YZT-CJ-0310F
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 3
포장 세부 사항: 27X22X17CM
배달 시간: 7-15days
지불 조건: T/T
공급 능력: 10000pcs/월
빔 확산: |
1 므라드 미만 |
힘: |
저 전력 소모 |
크기: |
150mm X 100mm X 50mm |
펄스율: |
최고 10까지 킬로 헤르츠 |
측정 범위: |
최대 10km |
계량 속도: |
초당 최대 100만 포인트 |
소프트웨어: |
트림블 리얼웍스 |
데이터 출력 형식: |
ASCII |
레이저급: |
1M급 |
레이저 타입: |
클래스 1M, 1535nm |
강조점: |
높은 정확성 |
결의: |
0.1 밀리미터 |
기능: |
거리 측정 |
정확도를 정렬시키기: |
±2m |
출력 인터페이스: |
RS232/RS422 |
빔 확산: |
1 므라드 미만 |
힘: |
저 전력 소모 |
크기: |
150mm X 100mm X 50mm |
펄스율: |
최고 10까지 킬로 헤르츠 |
측정 범위: |
최대 10km |
계량 속도: |
초당 최대 100만 포인트 |
소프트웨어: |
트림블 리얼웍스 |
데이터 출력 형식: |
ASCII |
레이저급: |
1M급 |
레이저 타입: |
클래스 1M, 1535nm |
강조점: |
높은 정확성 |
결의: |
0.1 밀리미터 |
기능: |
거리 측정 |
정확도를 정렬시키기: |
±2m |
출력 인터페이스: |
RS232/RS422 |
일반

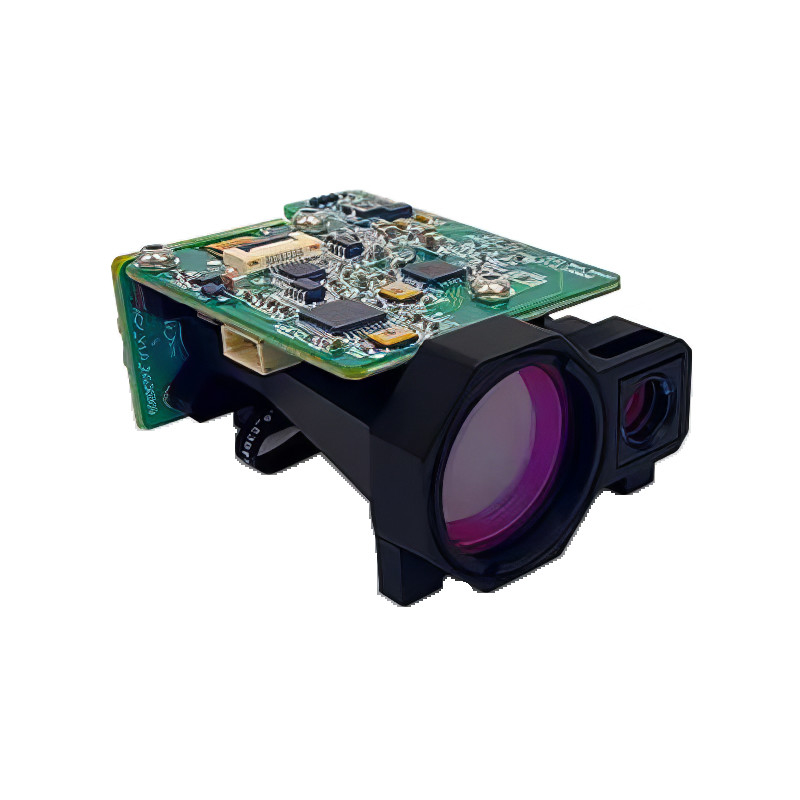

YZT-CJ-0310F 레이저 원격 측정 모듈은 레이저 원격 측정 모듈입니다.FOVA그것은 단일 펄스 TOF 범위 모드를 채택하고 최대 측정 범위는 ≥ 3km입니다. 그것은 레이저, 전송 광 시스템, 광 시스템 수신 및 제어 회로 보드로 구성됩니다.그리고 RS422 시리즈 포트를 통해 호스트 컴퓨터와 통신 (TTL 시리즈 포트를 사용자 정의 할 수 있습니다), 호스트 컴퓨터 테스트 소프트웨어와 통신 프로토콜을 제공하여 사용자가 두 번째로 개발하기에 편리합니다. 작은 크기, 가벼운 무게, 안정적인 성능의 특징이 있습니다.,높은 충격 저항성, 최고 수준의 안구 안전성 등으로 휴대용, 차량에 장착된, 포드 및 기타 광전기 장비에 적용될 수 있습니다.
| - 아니 | 내가에 | P성과 |
| 1 | 눈 안전 수준 | 클래스1/1M |
| 2 | 파장 | 1535±5nm |
| 3 | 빔의 오차 | ≤0.5mrad |
| 4 | 수신 오프러치 | Φ16mm |
| 5 | 수신 시야 각도 | ~6mrad |
| 6 | 최대 범위 능력 | ≥3km (* 참고 1) |
| 7 | 최소 범위 능력 | <20m |
| 8 | 범위 정확성 | ±1m ((RMS) |
| 9 | 빈도 | 1~10Hz |
| 10 | 결의 | ≤ 30m |
| 11 | 올바른 시험 비율 | ≥98% |
| 12 | 거짓 경보율 | ≤ 1% |
| 13 | 멀티 타겟 탐지 | 최대 3개 |
| 14 | 데이터 인터페이스 | RS422 (TTL는 사용자 정의 될 수 있습니다) |
| 15 | 전원 공급 | DC 6~36V |
| 16 | 평균 전력 소비 | ≤1.5W @10Hz 작동 |
| 17 | 최고 전력 | ≤3W |
| 18 | 대기 상태 전력 소비 | ≤0.7W (거리를 측정하지 않고 전력 소비) |
| 19 | 잠자리 모드 전력 소비 | ≤2mW (POWER_EN핀이 내려갈 때) |
| 20 | 레이아웃 차원 | ≤ 48mmx21mmx31mm |
| 21 | 무게 | 33g±1g |
| 22 | 작동 온도 | -40°C+60°C |
| 23 | 저장 온도 | -55°C+70°C |
| 24 | 충격 | 75g, 6ms |
| 25 | 진동 | 5~200~5 Hz, 12분2.5g |
| 26 | 신뢰성 | MTBF ≥ 1500h |
| 27 | 기능 | 단일 범위/지속 범위/다중 대상 범위/역량 스트로브/전면 및 후방 대상 표시/자율 확인 기능/외부 전력 제어 |
*참고 1: 목표물 크기: 2.3×2.3m, 반사성 30%, 시력 ≥12km
통신 인터페이스: RS422, baud 속도: 115200bps.
전기 인터페이스: 인터페이스 모델은 커넥터 A1002WR-S-8P이며, 인터페이스 정의는 다음 표에서 상세히 설명됩니다.
| 8P 커넥터 케이블 정의 | |||
| 전화번호 | 정의 | 와이어 색상 | 언급 |
| 1 | VIN+ | 보라색 | 전원 입력 + |
| 2 | VIN... | 파란색 | 전원 공급 입력 - |
| 3 | RS422 TX+ | 녹색 | RS422 전송 + |
| 4 | RS422 TX- | 오렌지 | RS422 전송 - |
| 5 | RS422 RX | 노란색 | RS422 수신 - |
| 6 | RS422 RX+ | 흰색 | RS422 수신 + |
| 7 | POWER_EN | 빨간색 |
모듈 전원 공급 장치가 활성화되어 TTL_3.3V 수준 모듈이 켜져 있는 경우 (> 2.7V 또는 켜져 있는 경우) 단위 꺼 (<0.3V) |
| 8 | GND | 검은색 | 통신 인터페이스 지상 |
일련 설명: 인터페이스의 단말 핀의 일련 번호는 위에서 아래로 1에서 8입니다.
